流浆箱的压头损失计算

---

【说明】 以下以日本三菱重工制造的三菱—贝洛依特飘片集流式流浆箱的技改为例进行计算说明，供参考。

流浆箱的压头损失包括三个部分，即管束损失、孔板损失及飘片损失。流浆箱的压头损失见图1－15－87。

1．管束与孔板的压头损失计算

【说明】 管束与孔板的压头损失见图1－15－88。

1－管束压头损失 2－孔板压头损失

2．飘片的压头损失计算

❶ 计算法

【公式】

式中 △h——压头损失(mH₂O)

d——飘片间距(mm)

Q——流量(m³／min)，与喷浆压头、堰口开度及堰唇长度有关，可在图1－15－89中查出

❷ 查图法

【说明】 如图1－15－89所示，查找飘片压头损失，需先确定三个参数：流量Q、堰口开度B、堰唇长度L。飘片间距d对定型的流浆箱是常数。Q可由产量和流浆箱的浓度计算得来；堰口开度b可根据所选流浆箱的浓度而定；堰唇长度L，可根据著网点的距离定出来。查找飘片压头损失时，先确定堰口开度，然后通过堰唇长度查找流量曲线，即可确定。

【例】 若车速V=600m／min，流浆箱内浆浓c=0．25～0．3%，b=38mm，L=40mm，产品定量为q=80g／m²，堰宽为B=6m时，求飘片的压头损失。

解：纸机产量

取Q=120m³／min，查图1－15－89得△h=0．4mH₂O

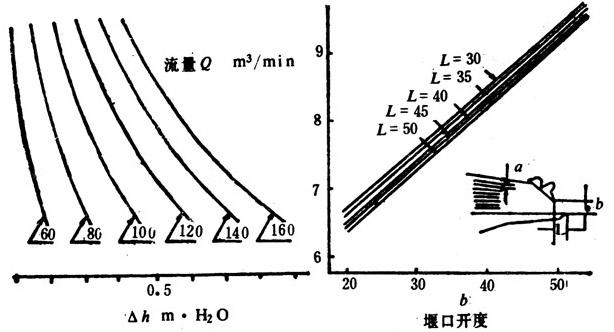

图1－15－89 飘片压头损失曲线
